AG Mechatronik Motoren:  Stepper / Schrittmotoren

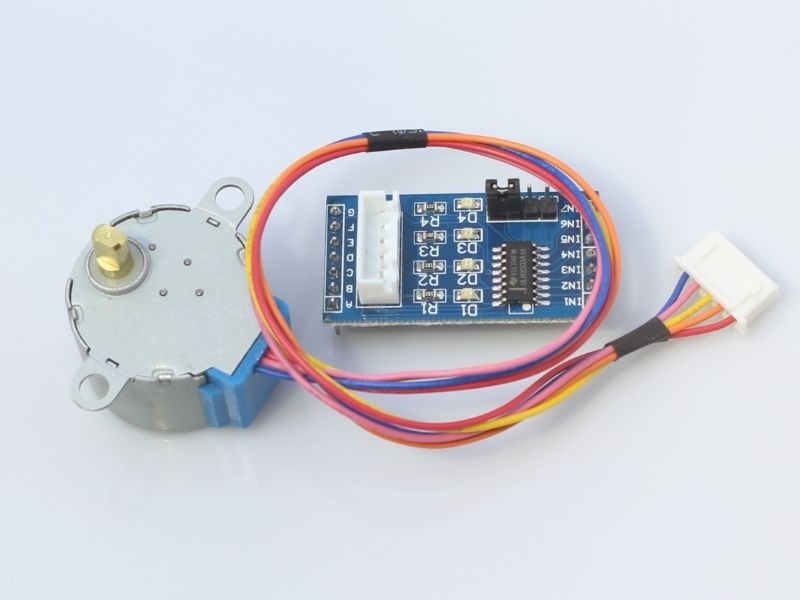

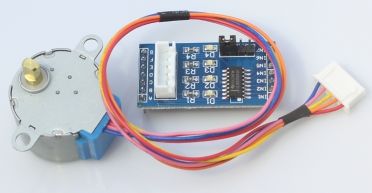

Wir haben in größerer Anzahl  den Schrittmotor 28BYJ-48 mit einem Ansteuermodul auf der Basis des ULN 2003 (Datenblatt) zur Verfügung.
Die Ansteuerungsmodule sind vom Leiterplattenlayout und der Ausstattung unterschiedlich.

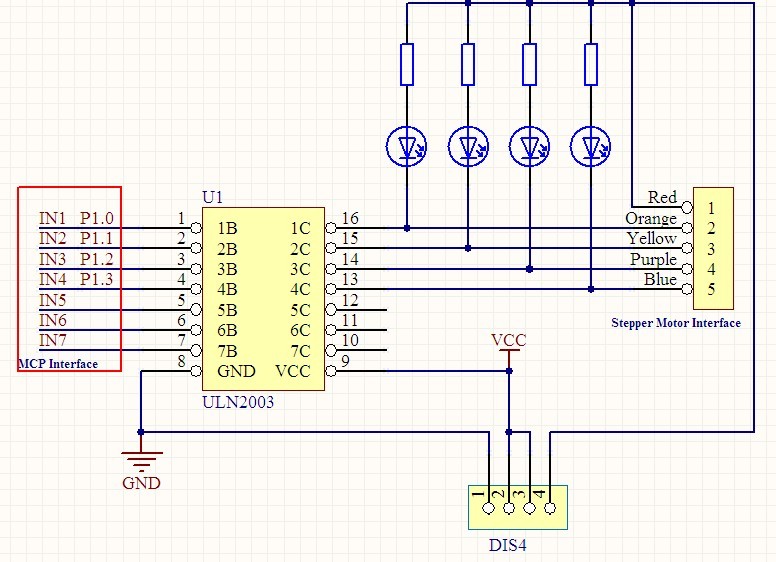

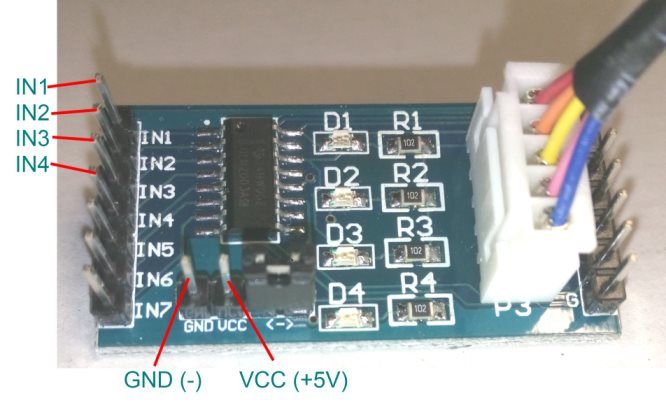

Im folgenden Modul sind IN1 bis IN7 sind nach hinten gelegt, PIN 1 bis 4 gehen auch auf den Stecker. Im Schaltbild fehlt die zweite Steckerleiste.

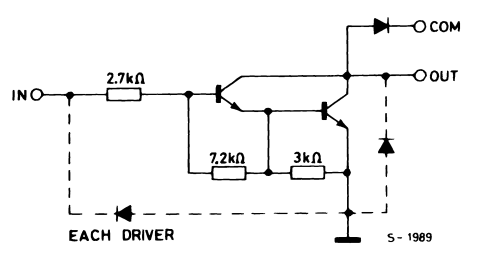

Internt besteht der ULN 2003 aus sieben Treiber.

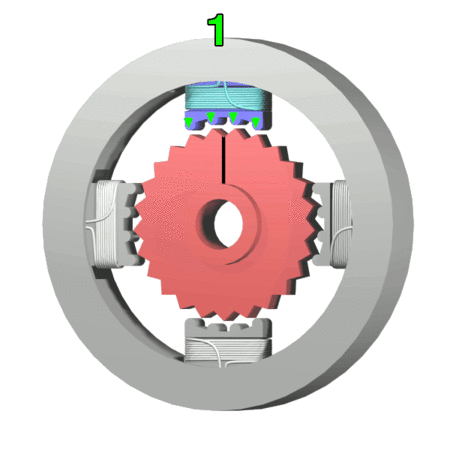

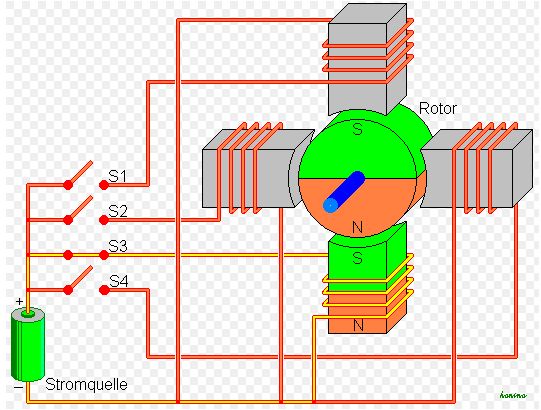

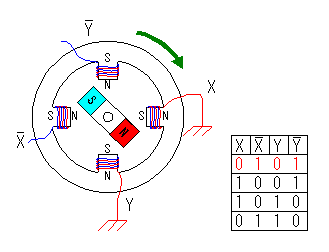

https://www.strippenstrolch.de/grafiken/Animation-Schrittmotor1.gif

Auf den folgenden Seiten erfährst du sehr viel über Aufbau und Ansteuerung des unipolaren Schrittmotor 28BYJ-48, die zugehörigen Ansteuermodule und den ULN 2003.

  • Schrittmotor 28BYJ-48 ansteuern / testen
  • Schrittmotor 28BYJ-48 mit ULN2003 Treiberplatine
  • Der 28BYJ-48 Schrittmotor einfach erklärt, mit drei Beispiele
  • 28BYJ-48 Stepper Motor and ULN2003 Driver Intro
  • Using the ULN2003A Transistor Array with Arduino
  • Modifying Cheap Stepper Motor To Be More Powerful (28BYJ-48),


    •
