Das Grundprinzip einer sogeannaten H-Brücke besteht im
Zusammenwirken von vier Schaltern, durch die ein
Gleichstrommotor in vier verschiedene Zustände versetzt werden
kann.
Der Motor kann in die Zustände AUS, LINKSLAUF,
RECHTSLAUF und KURZSCHLUSS/GENERATOR geschalten werden.
Jedoch besteht auch die Gefahr eines Kurzschlusses, wenn der
Pluspol (VCC) über zwei geschlossene Schalter direkt mit dem
Minispol (Masse,Ground) verbunden wird.

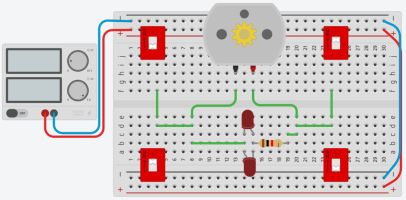

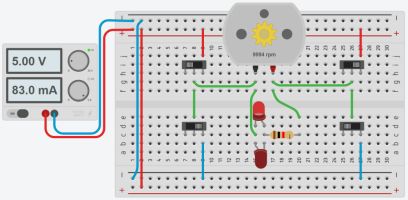

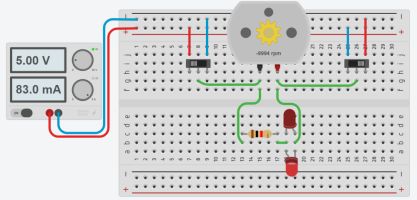

In den nachfolgenden Schaltungen wird mittels TINKERFKCAD
Circuits eine Simulation der H-Brücke mit vier DIP-Schalter,
vier bzw zwei Wechselschaltern veranschaulicht.

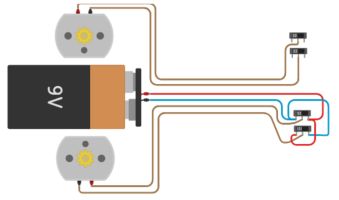

In den folgende TINKERCAD Circuits Simulationen wird
gezeigt, wie die Fernsteuerung eines dreirädrigen Fahrzeugs mit
zwei Motoren aufgebaut werden kann.

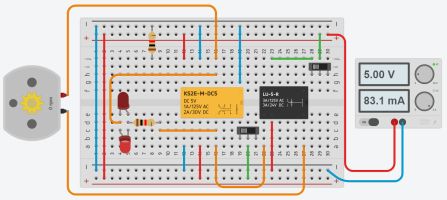

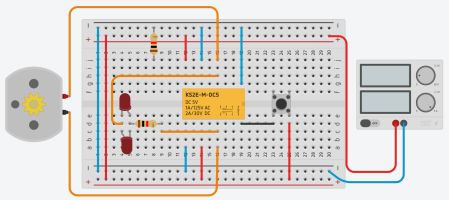

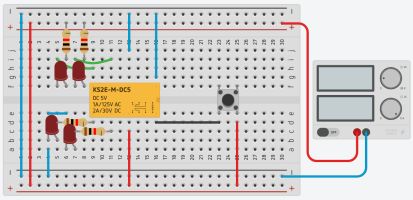

Eine H-Brücke kann auch mittels Relais aufgebaut werden.
Öffne das TinkerCad-Schaltung .....
-
....
-
.....
