1. Melde dich bei www.tinkercad.com an.
2. Wähle Circuits, um die Übersicht deiner Schaltungen zu bekommen.
3. Öffne die TinkerCAD-Circuit-Vorlage Multifunktionsshield-auf-dem-ardunio-leds und wähle im neuem TinkerCAD-Fenster Kopieren und bearbeiten.
4. Starte die Simulation.

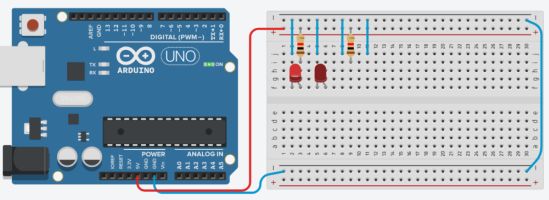

   Der Arduino versorgt die linke LED über einen Widerstand mit Strom, sie leuchtet dauerhaft. Stoppe die Simulation.

5. Vervollständige die Schaltung der zweiten LED und teste deren Funktion in der Simulation.
6. Füge schrittweise zwei weitere LEDs mit deren Vorwiderständen hinzu und teste diese jeweils in der Simulation.
7. Wähle den Code Editor und dort Upload und RUN.
   Auch dadurch wird die Simulation gestartet und die Onboard-LED blickt langsam.
8. Das folgende Programm ist im Code Editor zu sehen und wird beim Starten der Simulation vom Arduino abgearbeitet.

9. Verdopple die Blinkgeschwindigkeit der LED.
10. Entferne die Verbindung der Kathode der linke LED mit 0 V (Masse).
    Verbinde den nun offenen Anschluß der LED mit dem Pin 13 des Arduino.
    Starte die Simulation.
    Was beobachtest du?
11. Verbinde die zweite LED statt mit 0 V mit dem Pin 12 des Arduino. Starte die Simulation. Was beobachtest du?
    Ergänze das Programm im Setup-Teil nach der Anweisung pinMode(LED2,OUTPUT);
    um die folgenden zwei Anweisungen:
    digitalWrite(LED2, HIGH); delay(1000);
    Was bewirkt diese Pogrammänderung?
12. Schliesse nun schrittweise auch die dritte und vierte LED an die Pins 11 und 10 des Arduino an und lasse diese blinken.
13. Ändere das Programm, so dass unterschiedliches Blinkverhalten der vier LEDs zu beobachten?
    XOXO
    OXOX
    X steht für LED AN und O für LED AUS.
14. Im  loop()-Teil des Programms gibt es im Beispiel zwei sich wiederholenden Zustände der LEDs.
    Erweitere das Programm auf folgende Blinkmuster:
    Muster 1:     Muster 2:
     OOOO     XXXX
 XOOO     OXOX
 OXOO     XOXO
 OOXO     OXXO
 OOOX     XOOX
          OOOO
15. Überlege dir weitere Blinkmuster und setze diese in deinem Programm um.

Im Schaltplan des Multifunktionsshields finden wir die Schaltung der vier LEDS angeschlössen an die Pins 13,12,12 und 10 des UNOs.
