Ein Fotowiderstand (englisch Light Dependent Resistor, LDR) ist
ein lichtabhängiger Widerstand, je höher der Lichteinfall, desto
geringer wird der elektrische Widerstand.

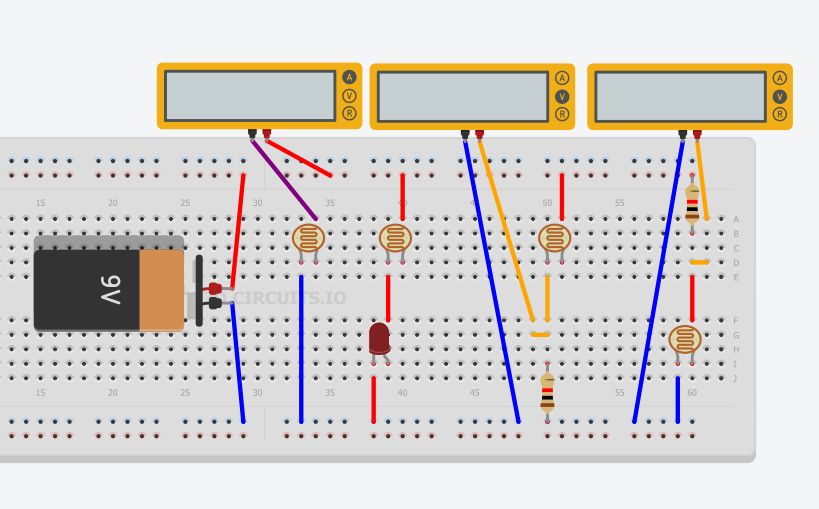

Im Projekt "Fotowiderstand"
kannst du dich mit diesem Bauteil in vier kleinen Experimenten
vertraut machen.
 |
- Der Strom durch den Fotowiderstand wird gemessen.
- Der Fotowiderstand steuert die Helligkeit einer LED.
- Fotowiderstand und Widerstand in Reihenschaltung -
Spannungsteiler
Die Spannung über dem Widerstand wird gegen Masse gemessen.
- Widerstand und Fotowiderstand in Reihenschaltung -
Spannungsteiler
Die Spannung über dem Fotowiderstand wird gegen Masse
gemessen.
|

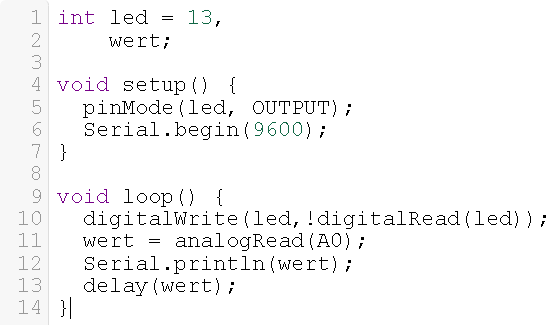

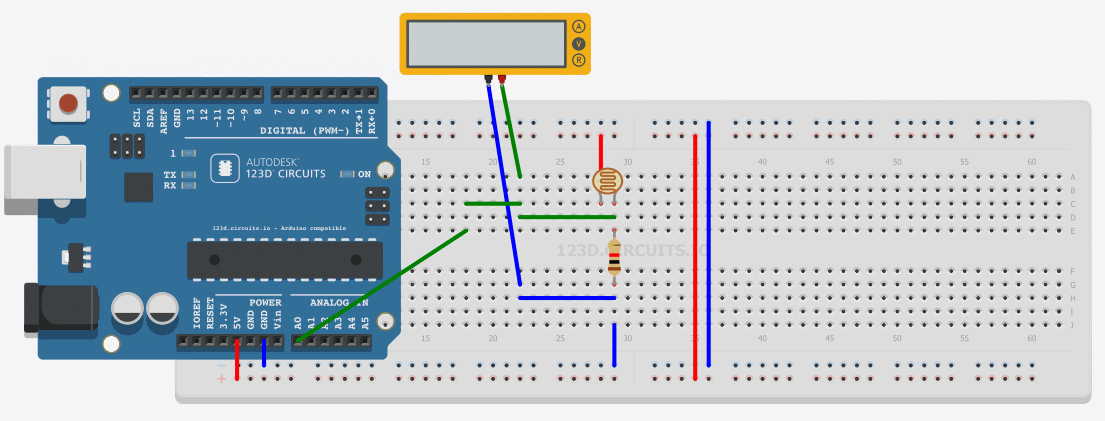

Das Projekt "LDR+Blinker"
zeigt die, wie der Funduino über den analogen Eingang A0 einen
Messwert für die Spannung an einem Spannungsteiler mit
Fotowiderstand bestimmt und dadurch die Blinkfrequenz der LED am
Pin 13 beeinflusst wird.
In der Simulation wird dir der Wert im "Serial Monitor" angezeigt.
Im realen Experiment wird der Messwert für den Spannungswert über
das USB-Verbindungskabel (serielle Schnittstelle) zum PC gesendet
und auf dem PC im "seriellen Monitor" der
Arduino-IDE angezeigt.
-
Eine LED soll bei Unterschreitung von 33% des maximalen
Helligkeitswertes eine am Funduino LED als Lichtquelle einschalten
und bei Überschreiten ausschalten.
Eine Lichteinwirkung der Lichtquelle auf den Fotowiderstand erfolgt
nicht.
-
Die Lösung der Aufgabe 1 birgt die Gefahr, dass unter realen
Bedingungen bei einer Helligkeit bei etwa 33% der max. Helligkeit
durch kleine Schwankungen die Lichtquelle ständig ein- und
ausgeschalten wird.
Programmiere ein Lösung für:
EIN - Unterschreitung von 33% des maximalen Helligkeitswertes
AUS - Überschreitung von 36% des maximalen Helligkeitswertes
-
Nun soll die sich die Beleuchtung durch eine zusätzliche Taster
einschalten lassen und nach einer Zeit von 10 Sekunden selbstständig
ausgeschalten.
Wird nach einer Zeit von 2 Sekunden der Taster erneut gedrückt, dann
wird
a) die Leuchtdauer um weitere 10 Sekunden erhöht.
b) die Beleuchtung ausgeschalten.
-
Die Helligkeit der Lichtquelle soll nun durch die Helligkeit am
Fotowiderstand zusätzlich gesteuert werden.
