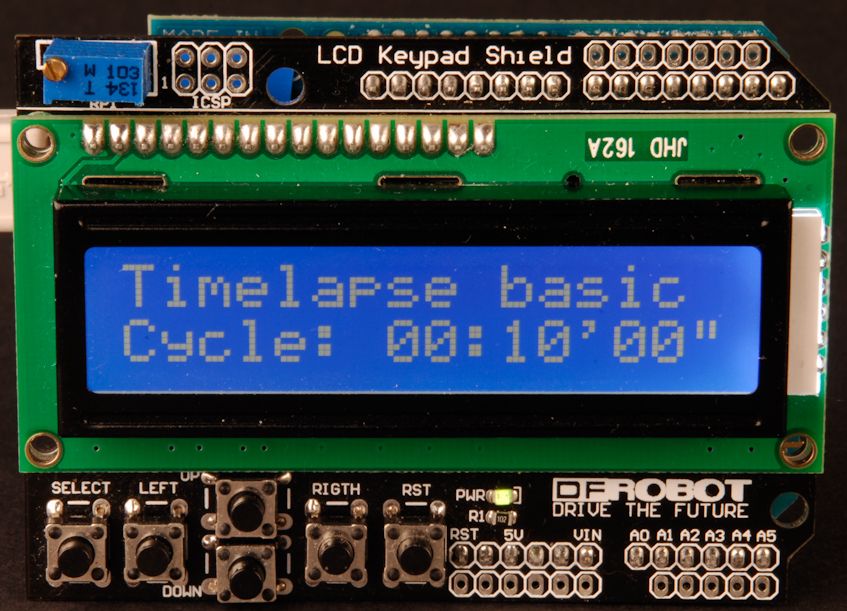

Dein LCD Keypad Shield auf dem UNO

Dieses Shield ermöglicht dir, Informationen und Daten auf das LCD-Display vom UNO auszugeben . Mit den Tasten kannst du Informationen an den UNO senden.

Weiterhin stehen dir die 6 analogen und 7 digitale Pins, die nicht vom Shield vereinnahmt werden, zur Vefügung. Dazu können bis zu drei Steckerleisten auf das Shield gelötet werden.

Für die Programmierung des Shields benötigst du die Programmbibliothek/Library LiquidCrystal. Diese kann in der Arduino IDE über das Menü "Sketch - Bibliothek einbinden" und im Arduino Web Editor über "Libraries" gefunden bzw. hinzugefügt werden.

Bevor du hier weiter machst, solltest du unbedingt die Lerneinheit TinkerCAD Circuits - UNO LCD-Keypad-Shield vollständig durcharbeiten.
Viele der dortigen Aufgabe kannst parallel zur Simulation auch mit deinem Shield ausführen.

Weitere Informationen sind im LCD1602-Keypad-Shield-Manual zu finden.

vorherige Version dieser Seite

1. Das erste Programm macht dich mit den Grundlagen der Augabe von Zahlen und Texten auf dem Display und dem grundlegenden Prinzip der Tastaturabfrage vertraut.
   lcd-keypad-shield-01.ino
2. Lerne die Tastenabfrage zu vereinfachen und entsprechende Aktion den Tasten im Programm zu zuordnen.
   lcd-keypad-shield-02.ino

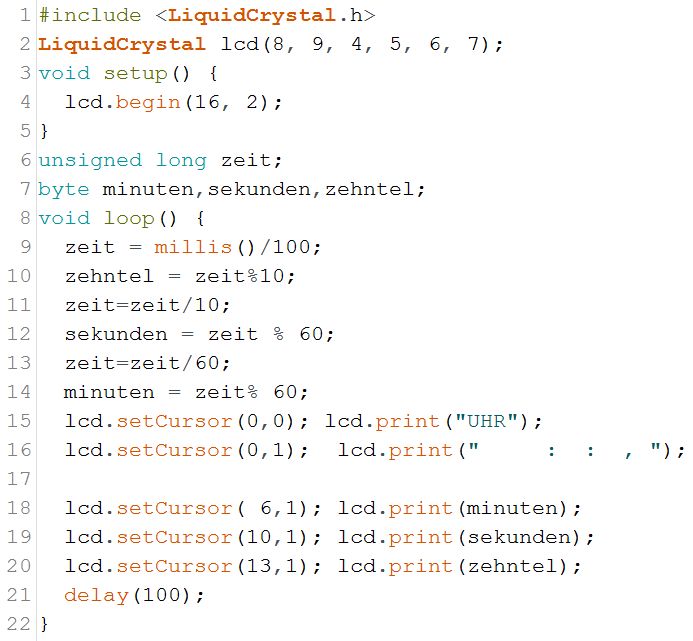

1. Diese Programm zeigt, ausgehend von einer Zeitmessung mittels millis(), die Bestimmung der Zeit im Format "mm:ss,z" erfolgen kann.
   lcd-uhr.ino

2. Die Zeitmessung beginnt mit dem "Einschalten" des Arduino Uno.
   Mittels der 5 Tasten ist es möglich, die Uhr zu stellen.

3. "LCD-Keypad-Shield für Arduino - Uhr mit Einstellmöglichkeit: "
   Antwort von ChatGPT

"LCD-Keypad-Shield für Arduino - eigene Zeichen ausgeben: "
Antwort von ChatGPT
