Mittels Crocodile Clips lernen wir die Simulation elektrischer Schaltungen kennen.

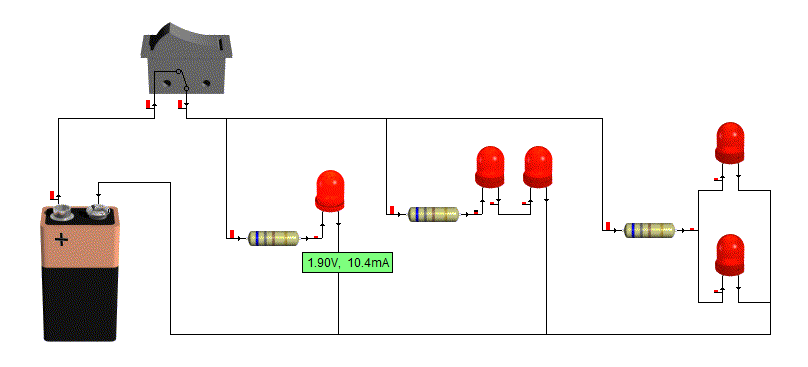

Nutze dazu Crocodile Clips, um dich mit Schaltungen für LEDs vertraut zu machen.
Für zu Hause: Lade hier das Programm Crocodile Clips herunter und entpacke es auf deinen Computer.

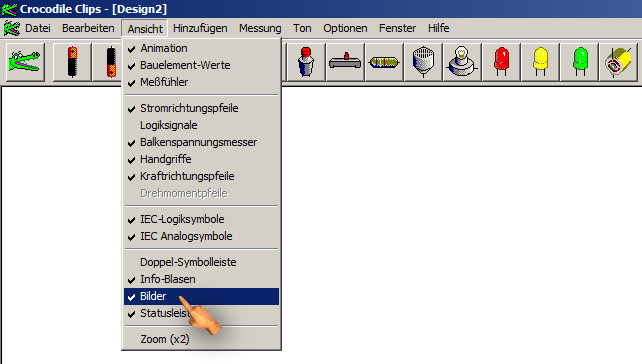

Du kannst mit Bilder oder Symbolen arbeiten.

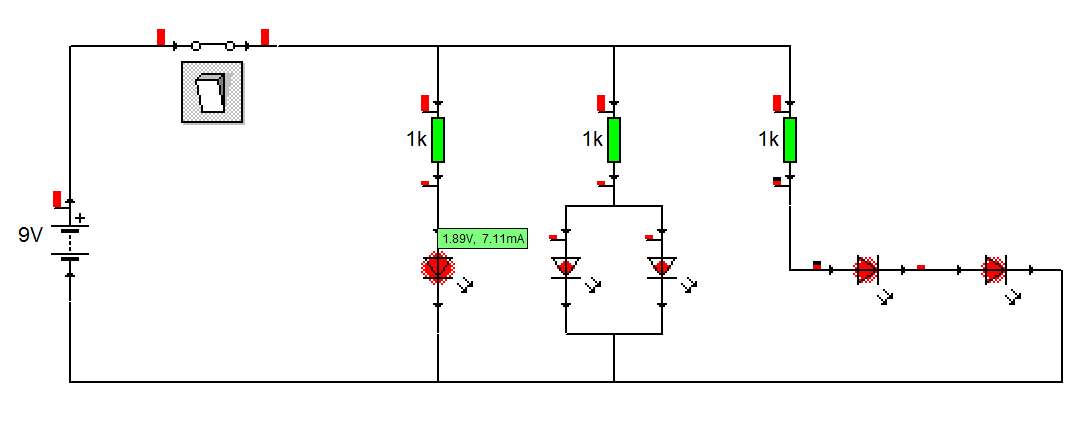

Mittels des Mauszeigers kannst du Information über elktrische Größen der Schaltung erhalten.
Dies sind Spannung (Volt), Stromstärke (Ampere) und Leistung (Watt)

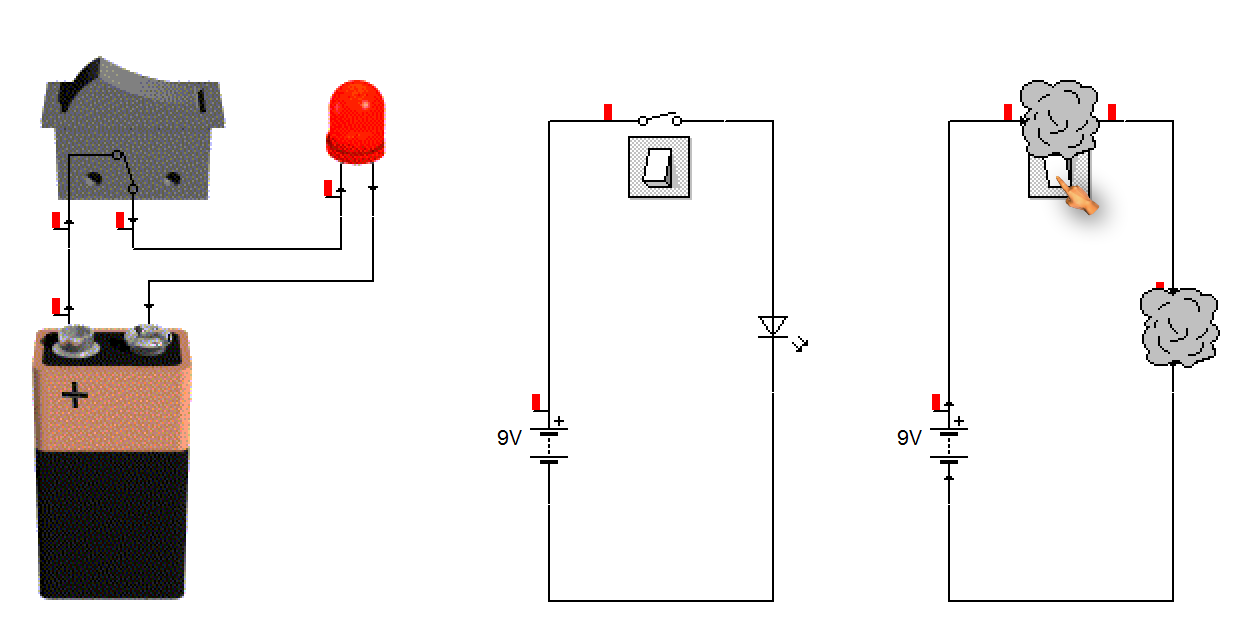

Beachte die Unterschiede der verwendeten Modelle .

Aufgaben zum Kennenlernen

1. Mittels eines Umschalters werden zwei Lampen abwechselnd ein- und ausgeschalten.

   Ordne die Bauelemente wie folgt an und verdrahte diese erneut.

2. Mittels zwei einpoliger Umschalters werden eine oder mehrere Lampen abwechselnd ein- und ausgeschalten.

   Ordne die Bauelemente wie folgt an und verdrahte diese erneut.

3. Lerne einen Gleichstrommotor nicht nur ein- und auszuschalten, sondern auch seine Drehrichtung zu ändern.

   Mittels LEDs kann die Drehrichtung angezeigt werden.
   Ordne die Bauelemente anders an und verdrahte diese erneut.

4. Mittels der Einstellung Symbole stehen dir viele weitere Bauelemente in verschiedenen Bauformen und Darstellungen zur Verfüguneg.
   Schau dir die verschiedenen Beispiele an und baue diese mit Crocodile Clips nach.

   Vervollständige die Schaltung entsprechend der Vorgabe im vierten Bild.
