Aufgabenkomplex 3

Addierer

- Grundfunktion eines Prozessors

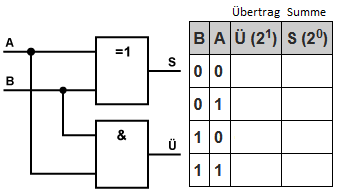

3.1 Halbaddierer >>

Mit einem Halbaddierer kann man zwei einstellige Binärzahlen addieren.
Dabei liefert der Ausgang s die rechte und der Ausgang c die linke Stelle des Ergebnisses.

Baue diese Schaltung mit dem Simulator nach und fülle die Wahrheitstabelle aus!

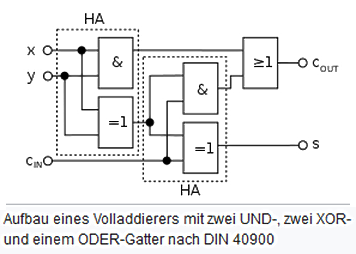

3.2 Volladdierer >>

Besteht aus 2 Halbaddierern und einem ODER-Gatter.

Baue diese Schaltung eines 1 Bit Volladdierers aus Halbaddierern nach. Erstelle eine Wahrheitstabelle!

3.3 Weitere Aufgaben

a) Fachkonzepte aus inf-schule  >>

b) Baue die Übungen des Gymnasiums Westerwede mit dem Simulator nach >>

Zusatz:

Baue einen 2 und einen 3 Bit Volladdierer!
