Aufgabenkomplex 1
Logische Grundschaltungen werden zur Realisierung von Vorgängen in
Mikroprozessoren und Speichern genutzt.
Durch Zusammenschaltung mehrerer sogenannter logischer Gatter können
komplexe Rechenvorgänge im Prozessor durchgeführt werden.
Die 6 Grundschaltungen (AND, OR, NOT, NAND, NOR, XOR)

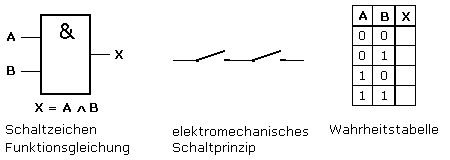

1.1 AND Gatter (UND Verknüpfuung Konjunktion)
Beispiel: Fahrstuhl
Tür zu UND Knopf drücken

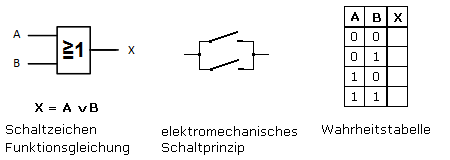

1.2 OR Gatter (ODER
Verknüpfung Disjunktion)
Beispiel: Treppenhausbeleuchtung
Licht lässt sich von der 1. Etage ODER der 2.Etage ODER von beiden
Etagen einschalten.

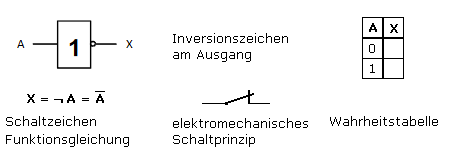

1.3 NOT Gatter (NICHT Verknüpfung Negation)
Beispiel: Kühlschrank
Tür zu (Schalter geschlossen), Lampe aus.
Tür auf (Schalter offen), Lampe an

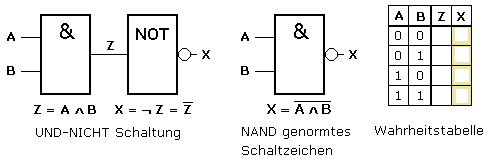

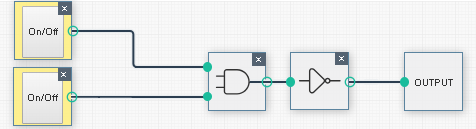

1.4 NAND (Negiertes
UND)
2 gleiche ...... Ausgabe 0
2 ungleiche .. Ausgabe 1

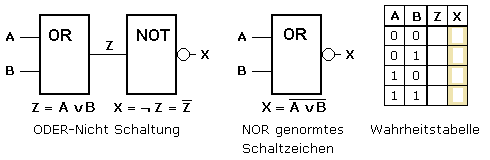

1.5 NOR (Negiertes
ODER)
1.6 XOR (Exclusives ODER Antivalenz)

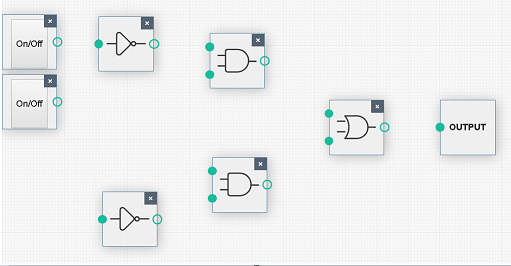

Vervollständige im Simulator die Schaltung zu einem XOR-Gatter!
(A AND NOT B) OR (NOT A AND B)
XOR als Wechselschaltung
Zusammenfassende Übung

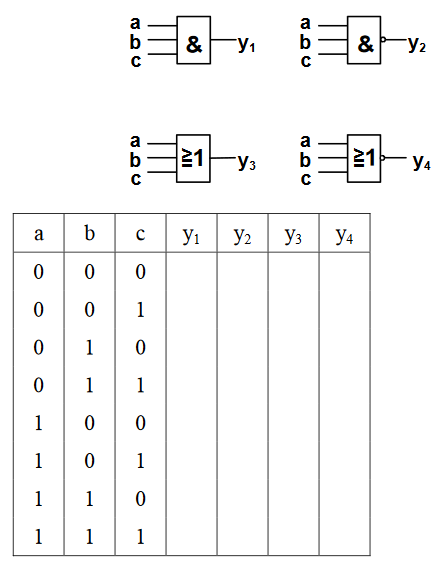

Vervollständige die Wahrheitstabelle für Gatter mit 3 Eingängen!
Simulator
