Rechner miteinander verbinden

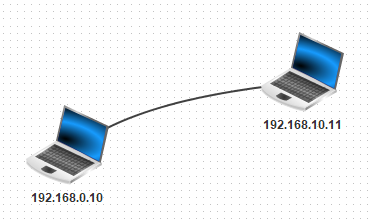

Direkte Verkabelung (peer to peer)
Stelle jeweils eine funktionierende Verbindung über die Netzwerkmasken x.x.x.x /24 und x.x.x.x / 16 her!
Überprüfe mit dem Ping-Befehl der Befehlszeile (Terminal)!
Aufgaben

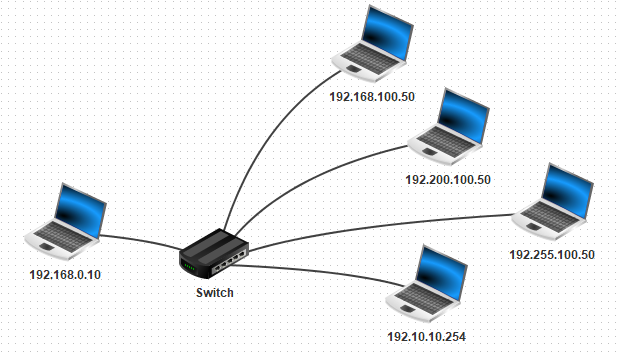

Verbindung mit Switch (Sternstruktur)

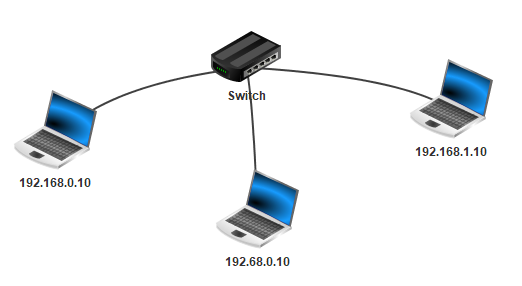

Verändere die IP-Adressen so, dass sich die Rechner untereinander erreichen!
ipadressen.fls
Strukturen
Stelle eine funktionierende Verbindung der Notebooks her! Überprüfe die Verbindung (z.B. mit PING)
switch.fls

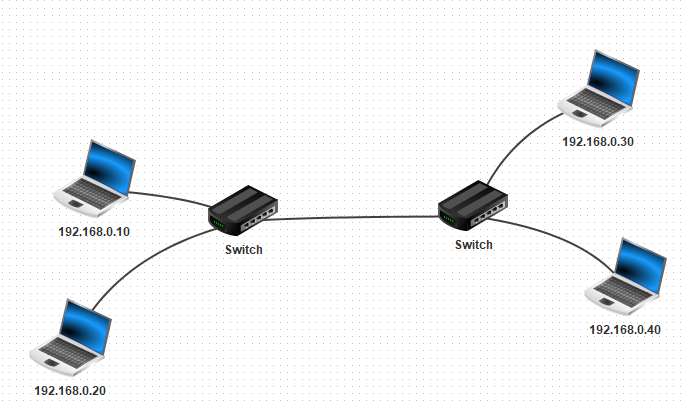

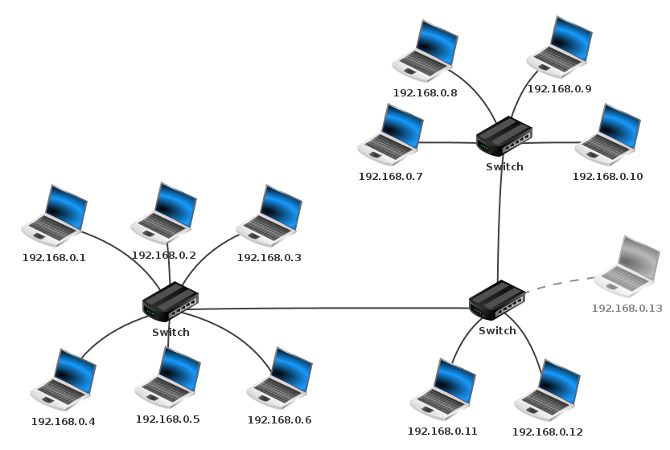

Kopplung mehrerer Switches (Übergang zur Baumstruktur)
switch2.fls
switch3.fls
Verbindung über Vermittlungsrechner (Router)

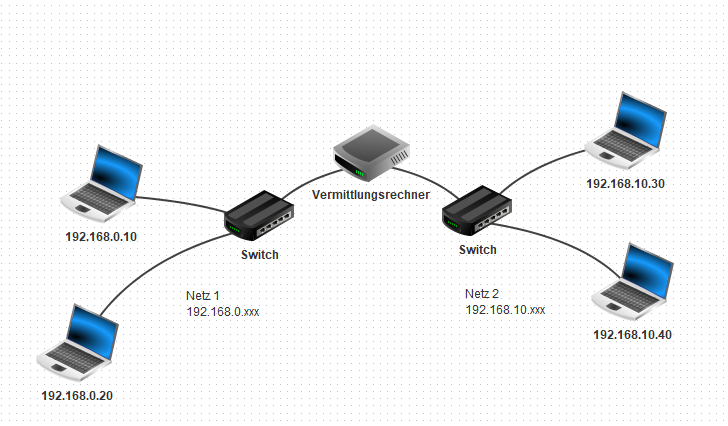

Verbinde 2 verschiedene Netzwerke über einen Vermittlungsrechner
router.fls
Die beiden Netzwerkkarten des Vermittlungsrechners bekommen die IP-Adressen 192.168.0.1 (Netz1) und 192.168.10.1. (Netz2)
Das sind auch die Gateway-Adressen, die bei jedem Notebook eingestellt
werden müssen.
Hier das
Beispiel für Rechner 192.168.0.10

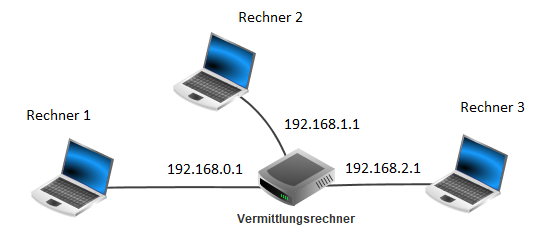

Verbinde 3 Rechner über einen Router (Vermittlungsrechner)!
Die angegebenen IP-Adressen sind den 3 Netzwerkkarten im Router
zugeordnet und sollen auch so verwendet werden.
Hinweis: Durch Anklicken des
Vermittlungsrechners und über Verbindungen verwalten kann man weitere Netzwerkkarten
hinzufügen.
router2.fls
Füge die maximale Anzahl von Netzwerkkarten (8) im Vermittlungsrechner
hinzu und teste die Verbindung durch angeschlossene Rechner!
Zusammenfassende Aufgaben (Netzwerke diesmal selbst erstellen, keine Vorlage)

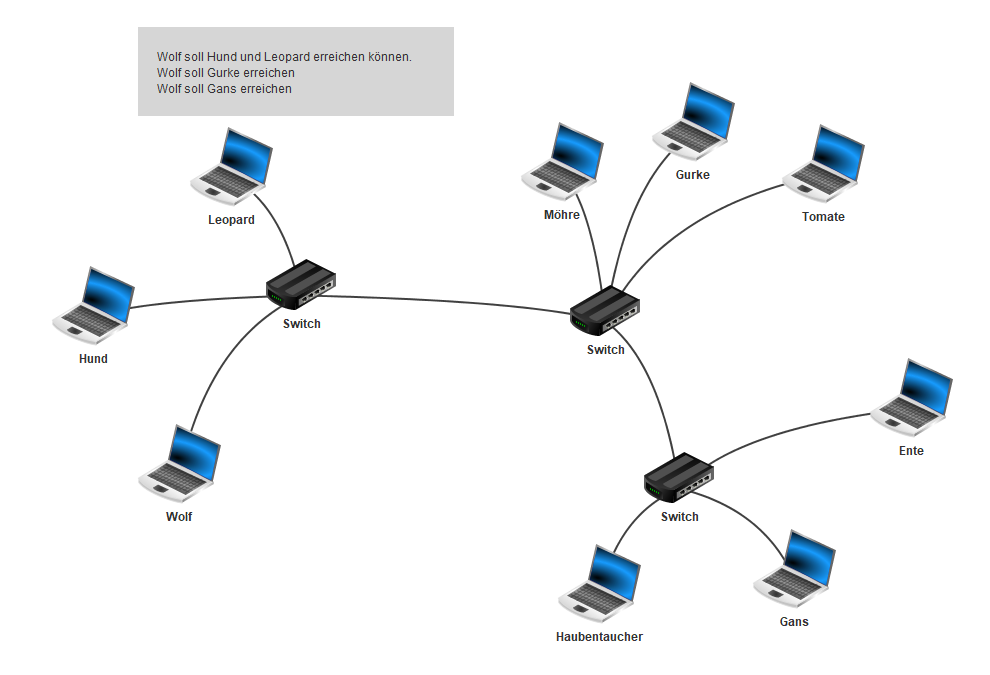

a) Über switches im gleichen Netzwerk (wolf1.fls)

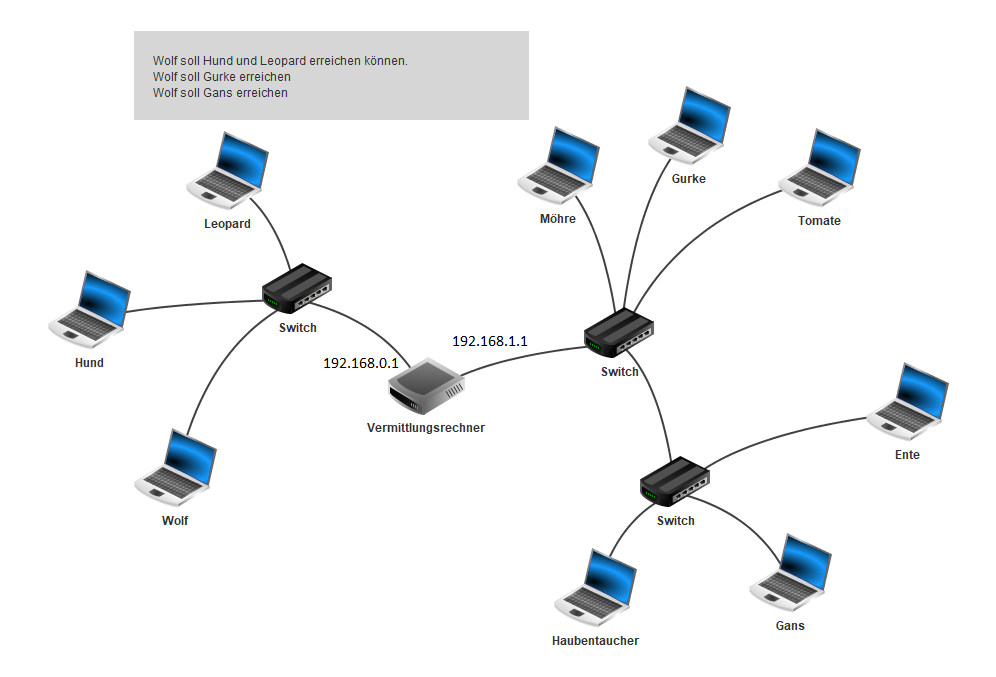

b) Über einen Vermittlungsrechner in ein weiteres Netzwerk
(wolf2.fls)

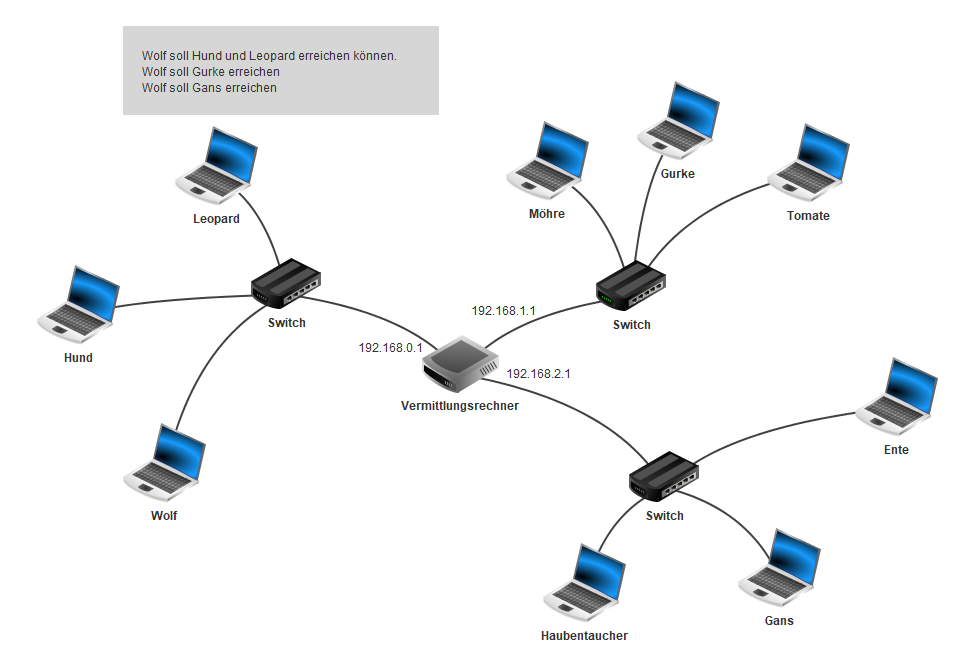

c) Über einen Vermittlungsrechner in 2 weitere Netzwerke
(wolf3.fls)
