Routingtabellen

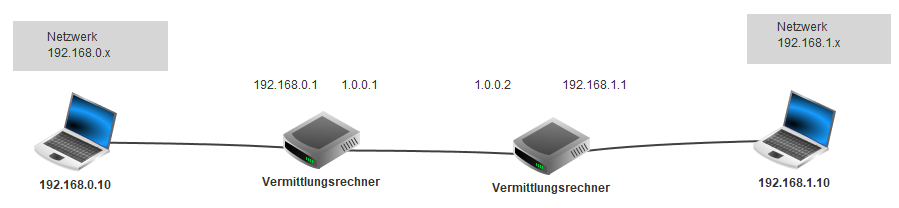

Die Kommunikation in einem solchen Rechnernetz funktioniert nicht ohne
Weiteres, da jeder Router zunächst nur die an ihn mündenden Teilnetze
kennt. Um Nachrichten zuverlässig auch in entfernte Teilnetze zu
transportieren, arbeiten Router mit sogenannten Routingtabellen (in Filius Weiterleitungstabellen).
Weiterleitungstabelle der Router in Filius
Stelle "Automatisches Routing" nicht!!! an. Die Weiterleitungstabelle soll "von Hand" erstellt werden!

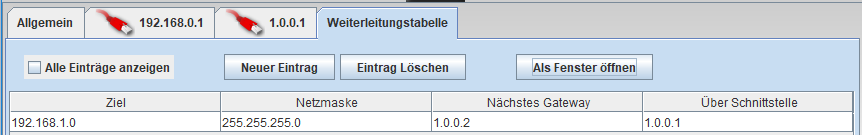

Vermittlungsrechner links

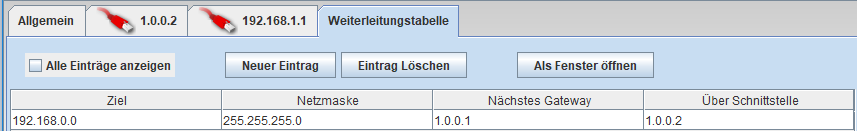

Vermittlungsrechner rechts
Aufgabe 1
Deute die Weiterleitungstabellen! Verändere die IP
der Netzwerkkarten in den Vermittlungsrechnern und passe die
Weiterleitung entsprechend an!
Aufgabe 2

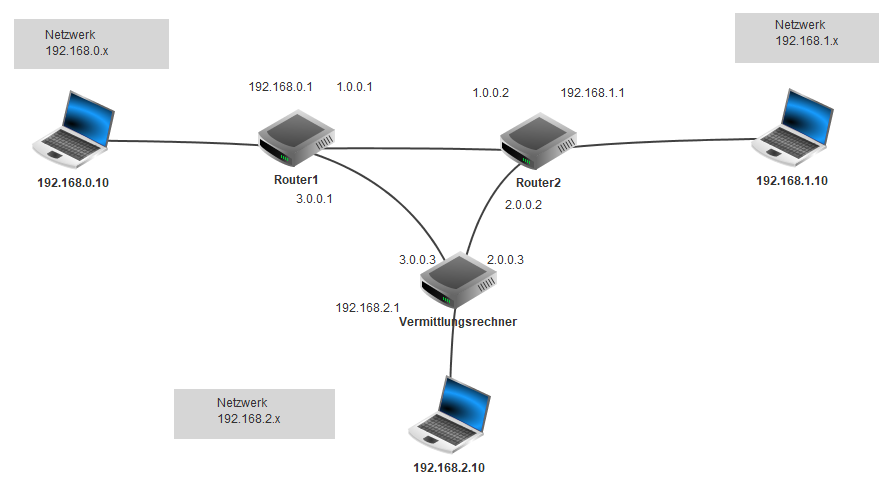

Baue noch einen dritten Router und verbinde diesen mit dem Netzwerk 192.168.2.x
Erstelle auch hier die Weiterleitungstabellen manuell1. Jetzt ist eine weitere Zeile zum 3.Netzwerk nötig.
Jetzt werden 3 Netzwerkkarten im Router benötigt. (Zu finden unter Verbindungen verwalten)
