Der DHCP-Server

Dynamic Host Configuration Protokoll
DHCP ermöglicht es, angeschlossene Clients ohne manuelle Konfiguration der Netzschnittstelle in ein bestehendes Netz einzubinden und IP-Adressen automatisch zu vergeben.

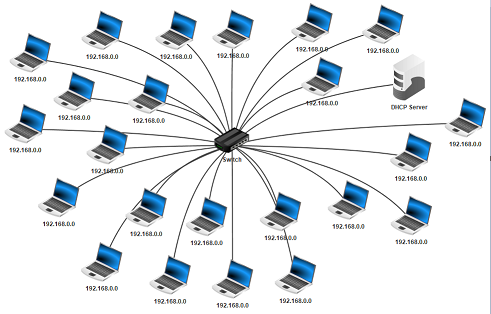

Bei der Vielzahl an Rechnern ist es mühselig, eine freie IP-Adresse zu finden. Das übernimmt von jetzt an der DHCP-Server.
Damit ist es auch problemlos möglich, neue Notebooks zu ergänzen ohne die IP-Adressen der anderen Rechner zu kennen.

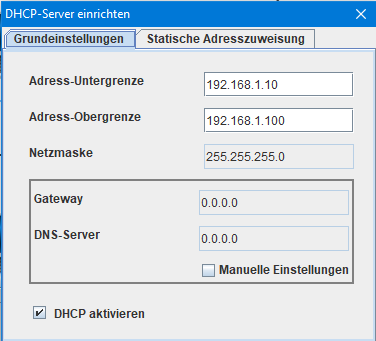

Dazu muss man lediglich den DHCP-Server einrichten:
Man legt eine Untergrenze (z.B. 192.168.1.10) und eine Obergrenze (z.B. 192.168.1.100) fest.
  DHCP aktivieren nicht vergessen!

Nun nur noch den Haken bei jedem Notebook setzen.
Das wars auch schon. Lass dich im Aktionsmodus überraschen, wie die IP-Adressen neu gemischt werden.

dhcp.fls

  dhcp1.fls

Aufgabenkomplex 1  (ohne Vorlage)

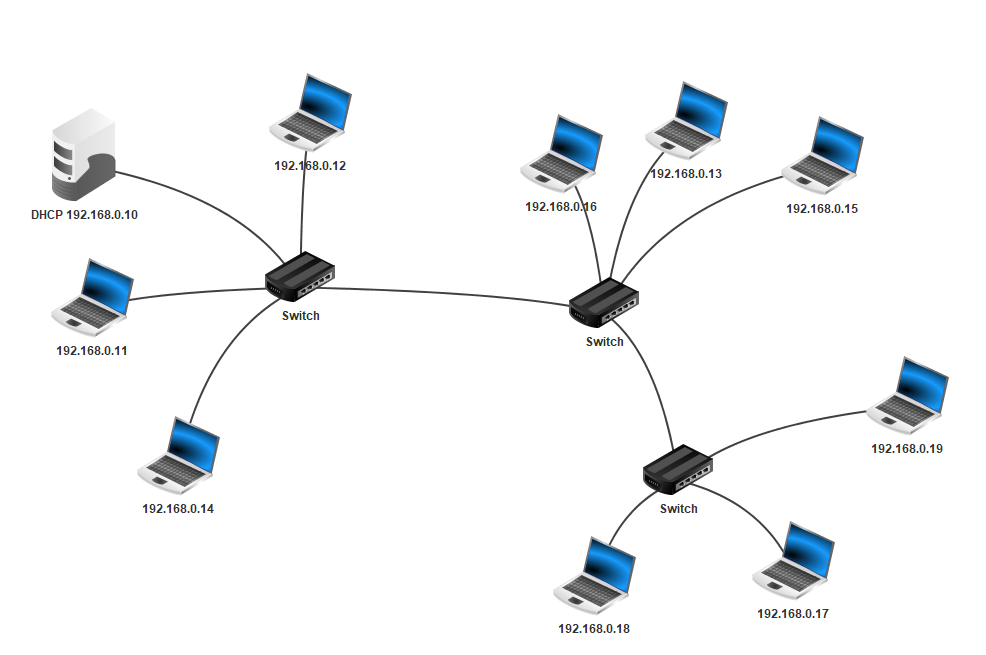

a) Erstelle das Rechnernetz und ordne den Rechnern automatisch mit DHCP die IP-Adressen von 192.168.0.11 bis 192.168.0.100 zu! >> (abspeichern als dhcp1a.fls)

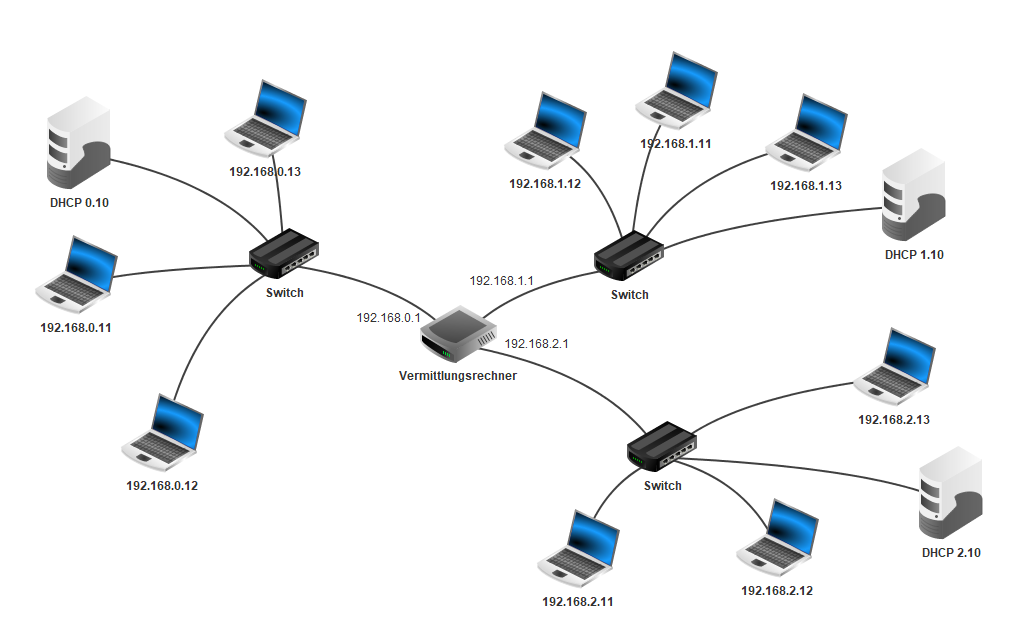

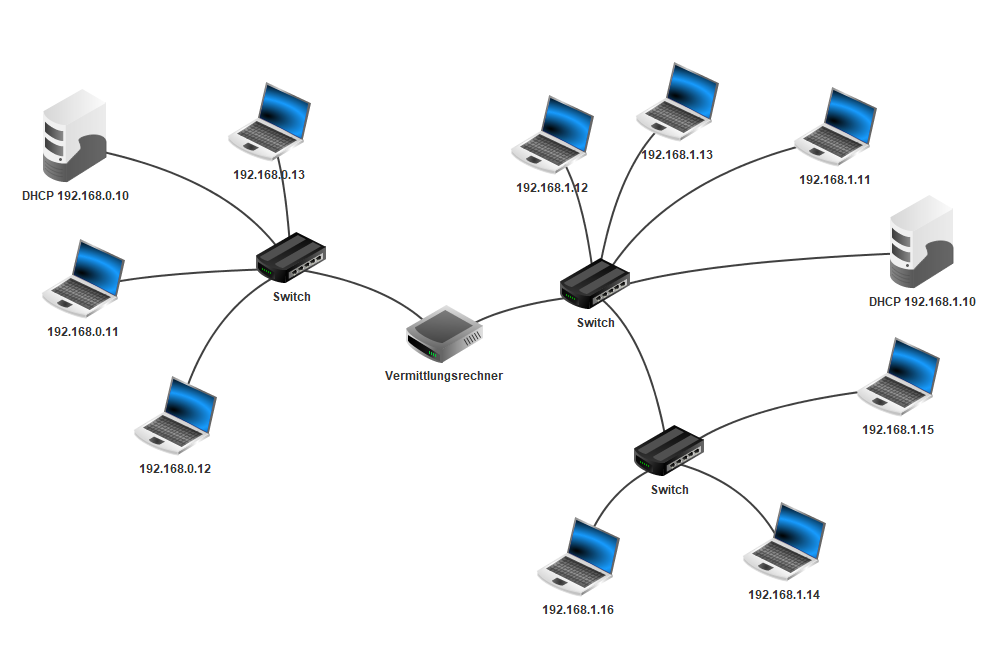

b) Automatische Vergabe der IP-Adressen in 2 Netzen an einem Router (Hinweis: Gateway am DHCP-Server wird mit auf die Rechner verteilt) >> (abspeichern als dhcp1b.fls)

c) Automatische Vergabe der IP-Adressen in 3 Netzen an einem Router (Hinweis: Am Vermittlungsrechner unter 'Verbindungen verwalten" einen Anschluss hinzufügen) >> (abspeichern als dhcp1c.fls)

Aufgabenkomplex 2

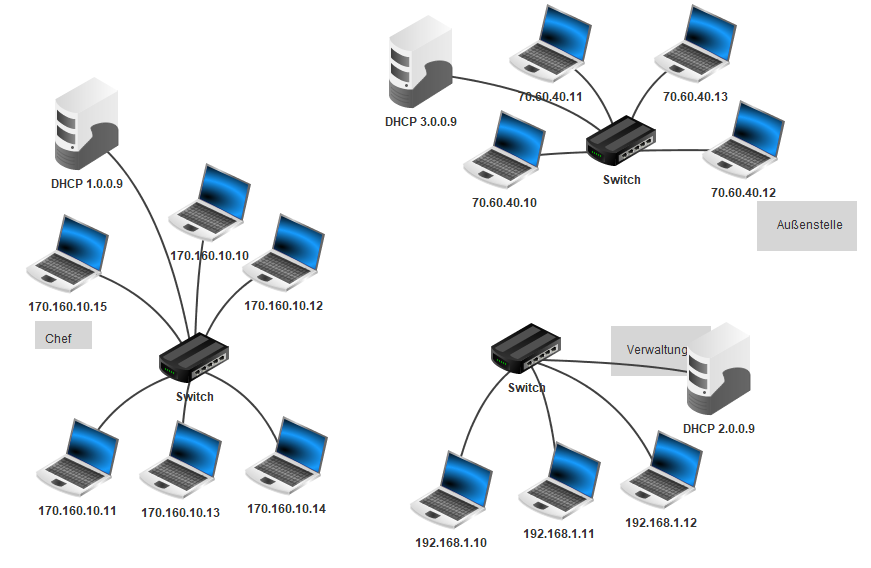

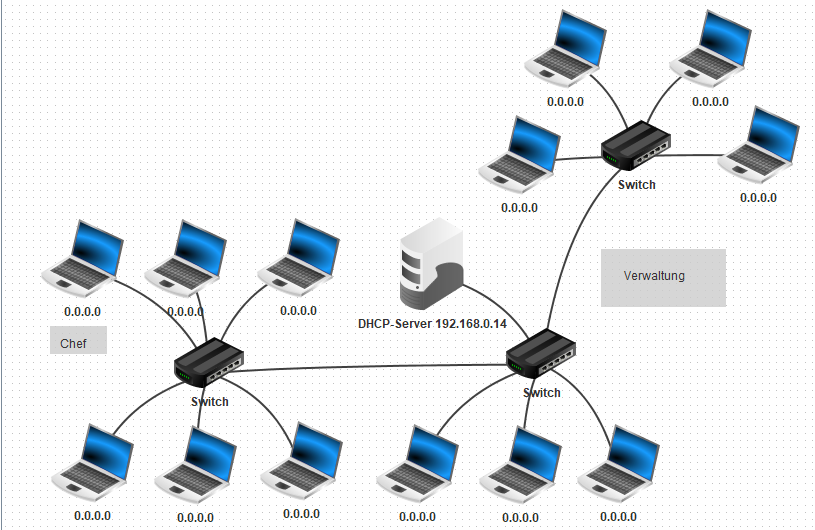

a) Die Verbindungskabel sind zu lösen und das eine Netzwerk ist in 3 Einzelnetzwerke mit 3 DHCP-Servern zu zerlegen.
Netzanteil Chef:  170.160.10.x
Netzanteil Verwaltung: 2.0.0.x
Netzanteil Außenstelle: 70.60.40.x
dhcp2.fls

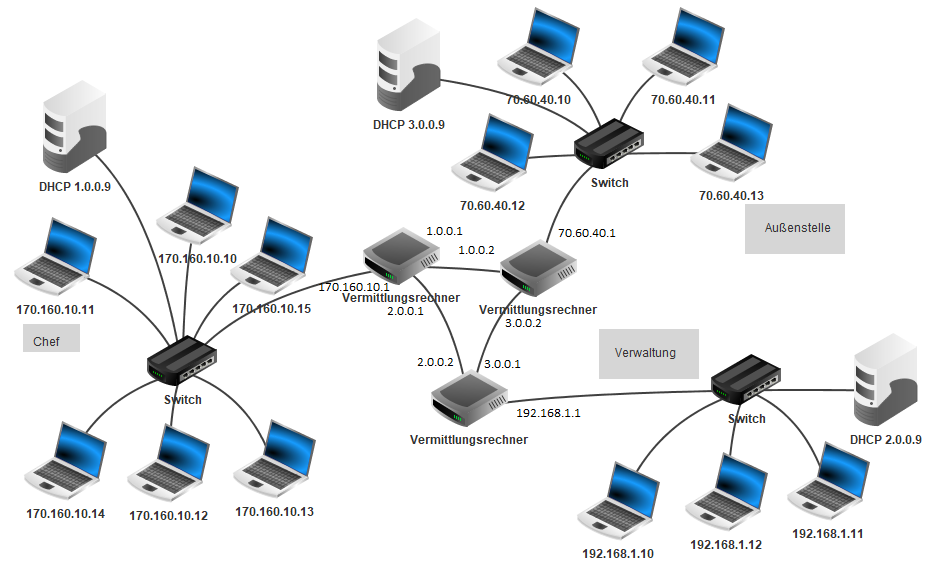

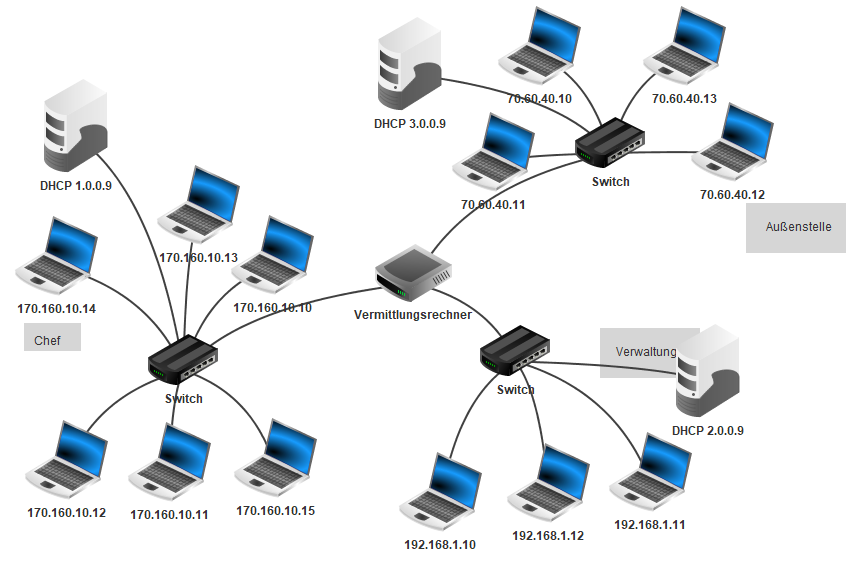

b) Verbinde die 3 Netzwerke mit einem Router. Dieser muss 3 Netzwerkkarten enthalten, da für jedes Netzwerk ein Gateway benötigt wird.
Zusatz: Untersuche was passiert, wenn man nur einen DHCP-Server direkt an den Vermittlungsrechner anschließt.
dhcp3b.fls

Zusatzaufgabe: Das Internet kann nicht gelöscht werden, weil es ein weit vernetztes System ist. Simuliere hier die Vernetzung von 3 Routern.
    Lösche dann eine Verbindung und beobachte den alternativen Datenweg.
dhcp3c.fls
Hinweis: Um die Weiterleitungstabelle kümmert sich ein Router automatisch, wenn "Automatisches Routing" angekreuzt ist.
